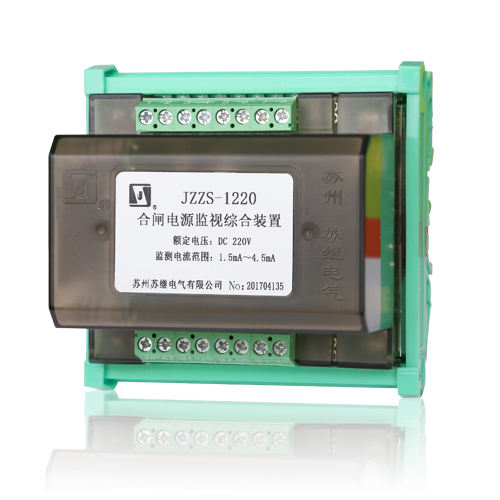

JZZS-1000分閘、合閘、電源監視綜合裝置

■ JZZS-1000 分閘、合閘、電源監視綜合裝置主要用于直流或交流操作的各種自動控制線路中,分別對斷路器分閘(合閘)回路、控制電源進行監測。(適合各種斷路器合分閘線圈) ■

型號 :1000系列
品牌 : 蘇繼電氣
產品說明


產品特點
■ JZZS-1000 分閘、合閘、電源監視綜合裝置主要用于直流或交流操作的各種自動控制線路中,分別對斷路器分閘(合閘)回路、控制電源進行監測。(適合各種斷路器合分閘線圈)
■ 具有信號固定延時輸出及可調延時輸出。
■ 體積小,能滿足抽屜柜安裝要求。
■ 快速導軌安裝結構,適合各種導軌安裝。
■ 螺釘壓接式端子。
■ 外形尺寸:86×85×73
應用及安裝
技術參數
額定值
額定電壓DC/AC 功率消耗
電路回路 電流回路
110V 1W 0.5W
220V 1.5W 1W
型號 監測回路 監測電流 延時時間
JZZS-11□ 電源監測 10mA 15mS~1.5S
分閘監測 1.5mA 固定延時返回
JZZS-12□ 電源監測 10mA 15mS~1.5S
分閘監測 1.5mA 15mS~3S
JZZS-13□ 電源監測 4.5mA 固定延時返回
分閘監測 4.5mA 15mS~3S
注:上述參數為20℃條件下測試

觸點參數

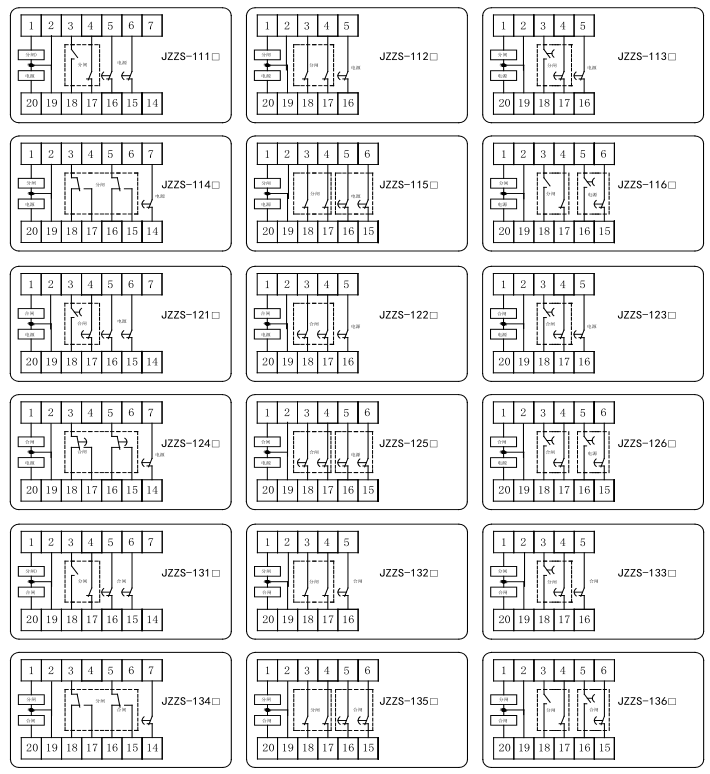

觸點形式 延時觸點(見接線圖)
開斷容量 250V以下直流有感電路(5±0.75MS)  50W
250V以下交流電路(Cos 0.4±0.1)   250VA
最大電流 5A
電壽命 觸點電路在上述規定的復核條件下 10萬次

工作條件
溫度范圍 -10~+50℃
相對濕度 5%~90% RH
大氣壓力 80~110Kpa
沖擊 穩定性 98M/S²
強度 980M/S²
振動 10HZ~55HZ 1.5mm 雙振幅
引出端形式 螺釘壓接式
重量 150g
封裝形式 塑料外殼

性能參數
絕緣電阻 ≥300MΩ
介質強度 繼電器電路與觸點間 2000V AC 1min
觸點組間 2000V AC 1min
斷開觸點間 1000V AC 1min
可選延時返回 (1)≤15mS、(2)≥0.5S、(3)≥0.8S、(4)≥1.1S
動作時間 ≤15mS

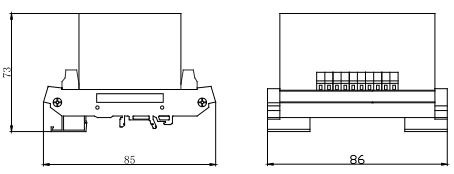

外形尺寸
