產品說明
DY-30/Z（DY-35/Z，DY-36/Z，DY-37/Z，DY-38/Z）電壓繼電器（以下簡稱產品）是主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。
產品特點

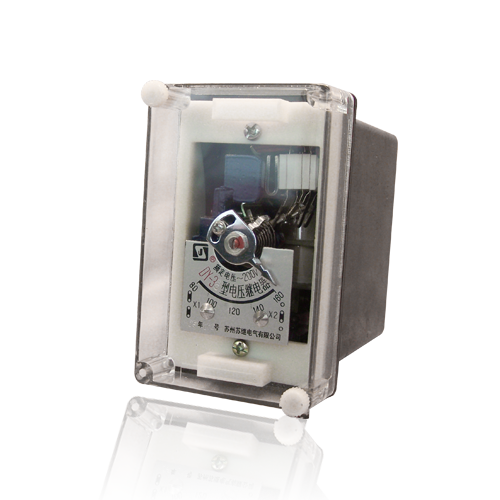

DY-30/Z型電壓繼電器為插拔式結構，嵌入式安裝，并有透明的塑料外罩，可以方便地觀察產品的電壓整定值及規格，安裝方式亦可為凸出式安裝，結構形式為A11K，A11H，A11Q，產品的外形尺寸及安裝尺寸見《尺寸圖》。插拔式結構便于調整和維修，產品出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。
規格及整定范圍如下表
規格及整定范圍如下表
|
產品 型號 |
額定 電壓 (并) 聯 |
整定值第1點 | 整定值第2點 | 整定值第 3點 | 整定值第4點 | 整定值第5點 | 整定范圍 | ||||||
| 并聯 | 串聯 | 并聯 | 串聯 | 并聯 | 串聯 | 并聯 | 串聯 | 并聯 | 串聯 | 并聯 | 串聯 | ||
|
DY-35/Z DY-36/Z DY-37/Z DY-38/Z |
30 | 12 | 24 | 15 | 30 | 18 | 36 | 21 | 42 | 24 | 48 | 12-24 | 24-48 |
| 100 | 40 | 80 | 50 | 100 | 60 | 120 | 70 | 80 | 80 | 160 | 40-80 | 80-160 | |
| 200 | 80 | 160 | 100 | 200 | 120 | 240 | 140 | 160 | 160 | 320 | 80-160 | 160-320 | |
| 60 | 48 | 96 | |||||||||||
應用及安裝
調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高于整定值，然后再慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點整定值處，如上調試。
調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高于整定值，然后再慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點整定值處，如上調試。
技術參數
動作原理
該產品采用整流型原理，電磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可根據需要串、并聯，因而可使產品整定范圍變化一倍。
產品銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤的上的指針，以改變游絲的機械反作用力矩，從而可以改變產品的動作值。

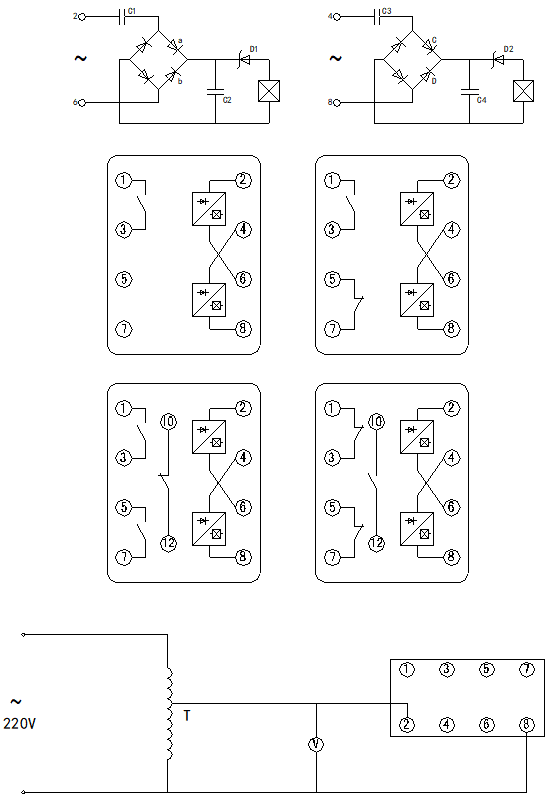

產品內部接線圖如圖1，端子接線圖如圖2。
產品的電氣原理及工作原理
電氣原理圖
電氣原理圖同內部接線圖
其中：C1、C3—作為降壓元件用
C2、C4—作為濾波用
D1、D2—改善返回系數
工作原理
交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端，線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波后避免了電壓過零點，從而使其產生的磁力矩因磁通過零而引起的抖動現象，提高了電壓繼電器工作的可靠性。
產品的主要技術指標
產品的返回系數不大于1.25。
產品動作電壓一致性不大于5%。
產品的動作時間不大于0.15s，即當工作電壓為0.5倍整定電壓時的動作時間不大于0.15s。
產品的整定值誤差不超過±5%。
產品的接線、調試及所需儀器
所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。
產品的工作條件
環境溫度為：-25~+40℃；
大氣壓力：80~110kPa；
相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃，且表面無凝露，最高溫度為40℃時，平均最大相對濕度不超過50％。
使用地點出現的振動響應量不超過ZBK45020-90《電力系統保護自動繼電器及裝置通用技術條件》第5.10.4條及第5.10.5條規定的I級嚴酷等級。
使用地點應具有防御風、雪、雨、沙的保護設施，無腐蝕性氣體和爆炸氣體。
使用和維護
繼電器使用前，需去掉外殼，檢查有無在運輸中產生的損壞：如動片碰到磁板、游絲各圈相碰、動片軸上的磨擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向移動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
可動系統的軸向活動量在0.15~O.3mm之間。
動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合觸一動斷觸點。
當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。
繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±lmm，動、靜觸點總氣隙不小于2mm。
靜觸點和限制片之間的距離應不大于0.3mm。
不宜潤滑繼電器的軸和軸承。
不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。
外形尺寸
